海洋研究声纳 3400

多束高解析度便携式

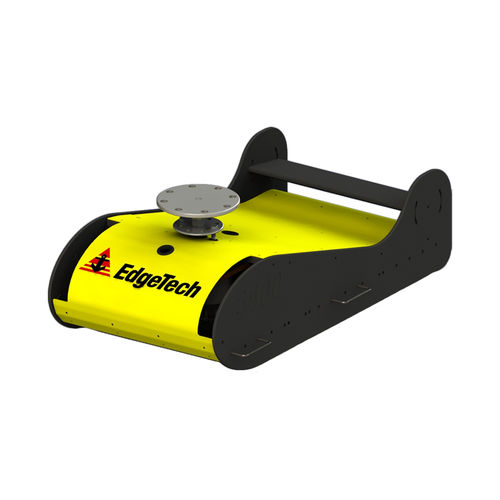

EdgeTech 3400 是在 EdgeTech 底部剖面仪产品系列长期成功的基础上推出的，它为用户提供了许多增强现有底层剖面仪系统的功能。3400 是一种宽带调频 (FM) 海底剖面仪，采用了 EdgeTech 专有的全频谱 CHIRP 技术。该系统可生成海洋、湖泊和河流海底地层的高分辨率图像，并在各种海底类型中具有出色的穿透力。EdgeTech 3400 采用双 2-16 kHz 传感器配置。拖鱼配置有新型 PVDF 接收器阵列，可分段用于标准海底剖面测量作业，也可采用独特的 "管道探测器 "模式，对埋设的管道进行最佳定位和成像。该系统提供实时反射系数测量。EdgeTech 底下剖面仪系统的这一独特功能使用户能够利用线性系统架构收集复杂的 "分析 "数据，测量沉积物反射并分析沉积物类型。此外，该系统还具有离散的发射和接收通道，可进行连续的数据采集，从而获得较高的 ping 率，这对于施工和管道勘测尤为重要。 顶部配置可通过外部放大器支持更高功率的配置。新设计的拖鱼既可以拖在船只后面，也可以安装在船舷上。EdgeTech 3400 底层剖面测量系统是一个完整的套件，包括拖鱼、电缆和顶部处理器（可配置为便携式或机架式顶部处理器），运行 EdgeTech 的
