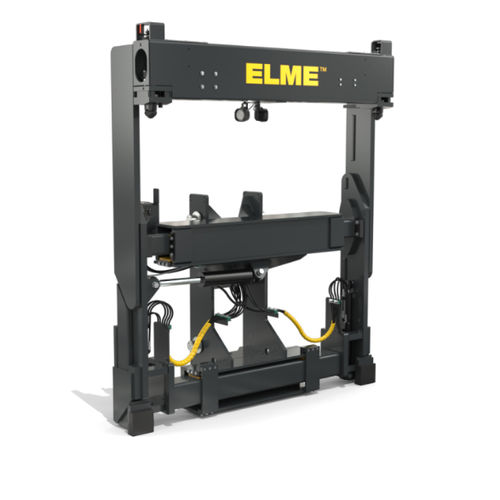

ELME 508 型吊具是一种固定式末端提升吊具,用于搬运 ISO 空集装箱。
ELME 508 型吊具设计集成在叉车桅杆的车厢上,可以从短边搬运一个 20 英尺 ISO 空集装箱。
吊具设计用于搬运 8 英尺宽的集装箱,两个扭锁之间的长度为 2258 毫米。底部支撑可通过液压调节,使吊具能够处理不同高度的集装箱。
扭锁系统
扭锁系统采用坚固耐用的设计,多年来得到了广泛的认可。508 型吊具配备了硬化的 ISO 快速交换扭锁,通过液压激活,具有电气和机械联锁功能,可防止错误锁定和解锁。
控制和保护系统
电气系统随时监控吊具的状态。当吊具正确就位、锁定或解锁时,指示灯会提示操作员。每个信号都是吊具重要保护功能(如扭锁启动和提升中断)的先决条件。
提升系统类型 两个垂直扭锁
堆垛类型 正常堆垛和分块堆垛
吊具重量 (TW) 3 500 千克
小车重量(TW) 1 100 千克
提升能力(SWL),吊具 8 吨 @ 载荷中心 3030 毫米
侧移 ± 150 毫米
液压系统工作压力高达 140 巴
液压流量 40-60 升/分钟
电气 - 控制电压 24 VDC
颜色 黑灰色 RAL 7021
油漆厚度 150 µ
---
