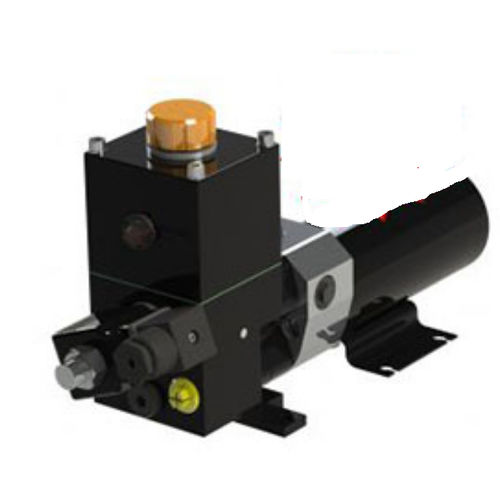

船用传动装置 PR+RU series

用于自动导航装置转向系统液压系统

PR+ RU 带储液器和离合器的反转直流液压动力装置。 PR+ RU 带油箱和离合器的反转直流液压动力装置。 由12或24伏直流永磁电机驱动的反转式齿轮泵。在设计中加入了先导式止回阀，以防止泵被手动转向系统或舵载荷反驱动。 电机的防护等级为IP67，可以从泵上拆下，而不会让空气进入液压系统或让液体泄漏。它们可以与平衡和非平衡油缸一起使用。该泵集成了一个储液器和一个卸载电磁阀，以允许转向缸在非自动驾驶模式下 "浮动"。 当与您所选择的气缸一起使用时，它形成了一个线性执行器，可以通过自动驾驶仪进行二次转向。 侵入保护： - IP67 电磁兼容性保护：- BS EN 60945:2002 (DC) 点火保护： - BS EN 28846:1993。 环境工作温度：-15至+55摄氏度。 最大压力：-55巴（间歇性操作）。 储水箱容量：-107cc在船中段 最大脚跟角度：-60度 端口：A=气缸端口 G1/4 (BSP) - A = 气缸口 G1/4 (BSP) 平行口 B = 气缸口 G1/4 (BSP) 平行的。 填料/通气管 G1/2 (BSP) 平行式 转向：-红色引线为正极-压力为A口。 软管：-适用于55巴的工作压力。 最低爆破压力：-100巴 液压油： - ISO VG10至VG40 符合ISO 6743-4 HV标准的液压矿物油。 以下是适合的商业润滑油--福斯Renolin B15 HV1。 Seastar HA5430
