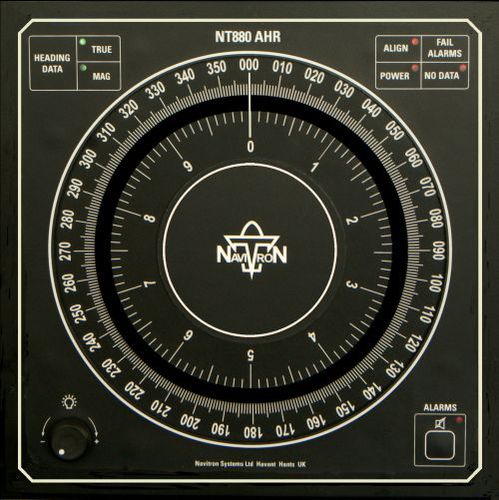

船用中继器 NT880 AHR

用于罗盘模拟

Navitron NT880 AHR 型模拟航向中继器经德国劳氏船级社批准和认证，完全符合 IEC 60945 的所有要求，可配置为单头或多头显示从专有传输元件（陀螺仪、TMC 系统等）接收的 NMEA 0183 航向数据。 在涉及非 NMEA 数据源（具有步进或同步类型输出的专有陀螺仪等）的情况下，也可使用经认可的 Navitron 航向数据接口，将步进/同步信号转换为 NMEA 串行数据。 Navitron 方位数据接口 NT990 HDI 和 NT925 HDI 可用于此目的。 所有 NT880 AHR 中继头均适用于 11 - 40 伏直流操作，可完全互换（无主从之分）。 边框外形尺寸为 192 X 192 毫米（NT880 AHR），可根据需要安装在适当的 DIN 尺寸面板上。 每种中继器类型都需要一个输入（4K8 或 38K4 波特的 NMEA 航向数据）。此外，还提供两个电源输入（正常和备用）、一个远程照明控制输入和一个断电报警输出设施，共提供 5 个电缆入口接头。 中继器类型具有自对准功能（无需校准），因此主卡和内卡都能根据接收到的 NMEA 0183 数据自动对准。 船首只需从直径为 150 毫米（NT880 AHR）的主旋转卡上读取数据，主旋转卡以 1° 为增量进行标记，并定义了 5° 和 10° 的分度。直径较小的内卡旋转速度是主卡的 10 倍，可清晰显示十分之一度。
