地球磁场传感器 9X

船用磁性

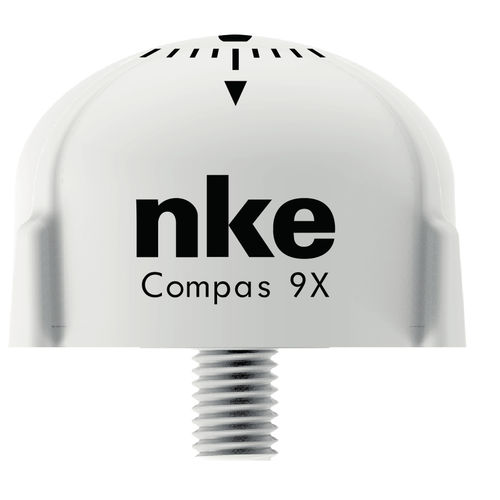

Compas 9X "nke是一个可与惯性单元相媲美的精密传感器，实现了加速度计、陀螺仪和磁力计数据的实时融合。它提供了三维空间中的真实方位：航向、滚动和俯仰。运动和方向以25赫兹的频率提供（NMEA输出）。 传感器的小型化（MEMS元件）和它在新一代防水外壳中的集成，使其在船上的安装更加方便。 特点 消耗:<500mW 角度分辨率 : 0,01° 磁航向精度 : 2°(动态) 滚动和俯仰精度：1°(动态) 陀螺仪：±2000°/s 加速计：±16G 磁强计 : ± 0,8高斯 操作温度：-10°C à +50°C 防水性 : IP67 重量：200克 尺寸：高68 x 直径78 保修：2年 包括：托架，6米电缆 编号：90-60-534 功能 在驾驶状态下，系统使用船的加速度数据对罗盘航向进行修正 9X罗盘与陀螺仪（集成陀螺仪）的结合提高了驾驶性能。 一个标准的磁通门罗盘不提供船的加速度数据。因此，罗盘航向数据有一个阻尼，以便得到一个稳定的数值；否则就无法使用。自动驾驶仪中的集成陀螺仪部分地弥补了这一点，但有了来自9X罗盘的干净数据，性能就更好了。
