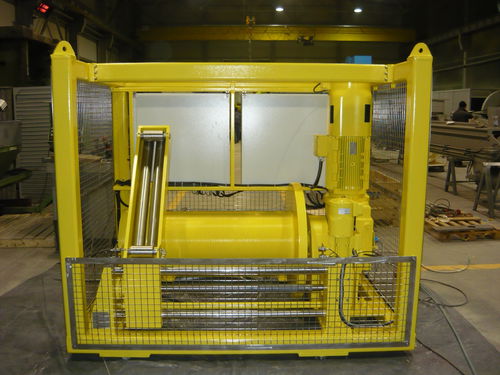

船舶绞车 SONAR

海洋学研究液压驱动电动机

操作原 理：绞盘筒安装在外齿回转轴承上。 轴承由安装在装有故障安全制动单元的 SEW 电动减速电机输出轴上的夹子驱动。 制动器，故障安全，始终默认为打开，如果出于任何原因，电源丢失，制动器将自动应用。 从 0.75 kW SEW 电动齿轮电机驱动的水平风。 水平风是 PLC 控制的，是自动通过手动覆盖。 如果需要，可以调整水平风，以接受各种电缆直径。 速度控制可通过比例操纵杆以小于 0.05 m/s 的增量连续变化，人机界面显示线速、线载、线输出和线输入。 5Te-5500 米数据表 无电缆重量 6200 公斤 电缆直径 17.3 毫米 容量 5500 米 线速度-第一层 45 米/分钟 线速度-顶层 76 米/分钟 WLL-第一层 5657 公斤 WLL-顶层 3360 公斤 制动器最小 1.5 WLL-第一层 10498 公斤 制动器最小 1.5 WLL- 顶层 6236 公斤电 源需要 380-440V-3 Ph-50/60 赫兹 水平风电机 45 千瓦 IP56 IE3 水平风电机 0.75 千瓦 IP56 IE3 水平风电机电动自动脉冲驱动水平风与手动调节 尺寸 3120 x 2400 毫米 占地面积 3120 x 2400 毫米滑环设计用于接受 Trolex TX4847 或类似的不在供应范围内 电缆引线角度 +/-15° 水平平面最小-10° 最大 +20° 垂直平面 框架细节碰撞框架带防护装置、叉叉提升口袋和认证提升耳
