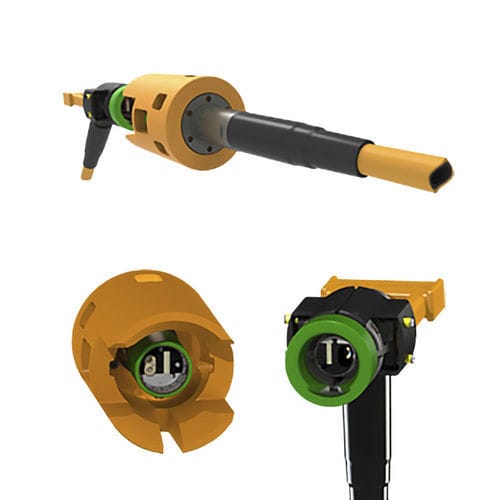

电动连接器 NRH

ROV2个接触点4个接触点

海底控制模块和脐带缆终端通常需要通过光纤进行电力和高速数据传输。为应对这一挑战，NRH 连接器结合了 Teledyne ODI 的两项成熟技术，适用于最多需要四个光路和两个 30 安培电路的应用。NRH 融合了 Mark III 的先进设计功能，以提高效率并降低 ROV 干预时的风险。 在连接器的一侧，获得专利的滚动密封设计将水和淤泥排除在光学套圈接触区域之外，为套圈接触提供了一个透明的充油导管，从而形成低损耗光路。采用 Teledyne ODI 双密封设计理念，连接器的 Nautilus 侧拥有两个独立的储油罐，提供两个完全独立的屏障，防止海水进入。获得专利的电触点设计允许插针进入这些储油器，并通过穿梭插针和双刮片密封组件传递密封。配置包括 ROV 或手动配对体，飞线连接器半部有插针或插座。 NRH 的另一种配置是将触点的位置颠倒过来，使插座位于飞线上。这样可以减少在安装或现场集成测试 (SIT) 过程中飞线上未检测到的带电插针所带来的安全隐患。与标准光学设计相反一侧的黄色衬套具有 ±40° 键合，可防止与标准 NRH 配对。 主要特点 两个电路，四个光路 30 年设计寿命
