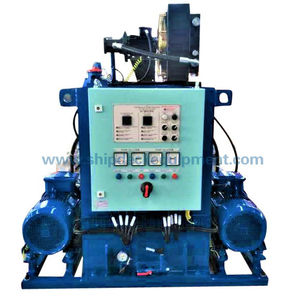

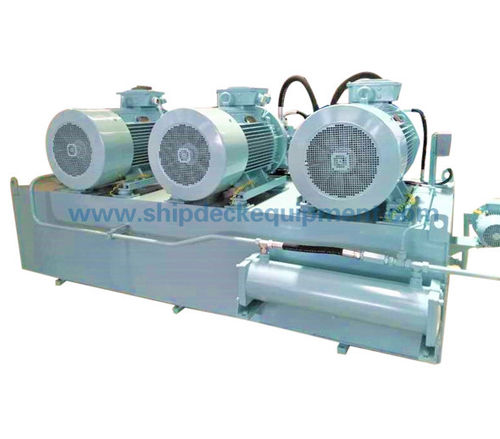

船舶液压泵站 Spud Can

掘进机液压动力装置（HPU）作为供油装置，通过外部管道系统与多个液压缸相连，控制多组阀门的动作。油箱、油泵和蓄能器组成一个独立的封闭式动力油源系统。油站可配备PLC控制系统，控制所有内部液压功能，并产生信号与控制室（DCS）交换。液压伺服阀等控制元件直接安装在液压油缸上，高压油通过该阀压入油缸，或高压油从油缸排出。在正常情况下，油泵向系统供油，自动维持系统的额定压力，并通过控制阀的阻断实现将阀门保持在任意位置的功能；在工作状态下，液压执行器由电磁阀和系统指令信号控制 电磁阀动作，控制油压和蓄能器的能量释放，然后控制油缸滑阀，通过机械传动机构驱动阀门，实施快速关闭、正常开闭和试验控制。高压油缸可以固定在阀杆上，也可以直接作为执行器使用。剩余的液压油回流到液压油站，这样管道系统就可以控制多个并联的阀门，一个进油管，一个回油管。
